   Гидрораспределитель или  распределитель секционный с гидрозамком и без, для дорожно-строительной и с/х технике, является основным узлом, как и , он считается сердцем всей

гидравлики
, и соответственно управляет всеми рабочего оборудования подавая жидкость по шлангам высокого давления к узлам.

Гидрораспределители Р80, Р100, Р160, Р200

имеют разные модификации по маркировкам и областям применения.
Распределитель
высокого давления ставится на технику производимую в России и странах ближнего зарубежья. К примеру
распределитель
марки

Р80-3/1-222

ставится на  Т-28 и мод, ЮМЗ-6 и мод, ЛТЗ-55 и мод, К-701 и мод, Т -70 и мод, Т-40 и мод, ДТ-75 и мод, Т-150 и мод, ДТ-175 и мод, ЛТ-72А, ЛХТ-55, ТДТ-55А, ЛП-30Б, ЛТ-157, МТЗ-80, ЛП-18А, а

распределитель Р80-3/3-444

танковый на ОКП-6, ПЭА-1.0, ПЭ-0,8Б, ТБ-1, ЛД-ЗО, Т-150К-27, ЛТ-157, ПГО, 2А, ДМ-15, ПЭ-Ф-1А, ВМ-4А, ПЭ-0,8Б,ПЭА-1А, ПГ-О,2А.

Распределитель Р160-3/1-222

применяется на тракторах, гордости тракторостроения легендарный «Кировец» модели  K-700A, K-701, K-701M, K-701МБ. Купить новый

гидрораспределитель

и запчасти к нему Вы можете позвонив нам. Любой

распред

на трактор, экскаватор, кран. У нас самые низкие цены.

Наименование

Артикул

Цена

Гидрораспределитель
   Р-80 3/1 22

0 000,00

Распределитель



Р-80 3/1 44

0 000,00

Гидрораспределитель

    Р-80 3/2 44

0 000,00

Распределитель

  Р-80 3/1 221

0 000,00

Гидрораспределитель

Р-80 3/1 222

0 000,00

Распределитель

  Р-80 3/2 222

0 000,00

Гидрораспределитель

  Р-80 3/3 222

0 000,00

Распределитель

  Р-80 3/4 222

0 000,00

Распределитель

  Р-80 3/1 444

0 000,00

Гидрораспределитель

  Р-80 3/2 444

0 000,00

Распределитель

  Р-80 3/3 444

0 000,00

Гидрораспределитель с гидрозамком

Р-80 3/1 222Г

0 000,00

Распределитель с гидрозамком

Р-80 3/2 222Г

0 000,00

Гидрораспределитель с гидрозамком

Р-80 3/3 222Г

0 000,00

Распределитель с гидрозамком

Р-80 3/4 222Г

0 000,00

Гидрораспределитель с гидрозамком

Р-80 3/1 444Г

0 000,00

Распределитель с гидрозамком

Р-80 3/2 444Г

0 000,00

Гидрораспределитель с гидрозамком

Р-80 3/3 444Г

0 000,00

Распределитель с гидрозамком

Р-80 3/4 444Г

0 000,00

Гидрораспределитель

Р-100.003.000

0 000,00

Распределитель

Р-100.003.001

0 000,00

Гидрораспределитель

Р-160 3/1 111

0 000,00

Распределитель

Р-160 3/1 111-10

0 000,00

Гидрораспределитель

Р-160 3/1-222

0 000,00

Гидрораспределитель

Р-200.004.000

0 000,00

П/П

Внешние признаки

Механизмы конструкций, из-за

неисправности которых происходит отказ

работы

Вероятная причина

неисправности

1

Не обеспечивает подъём

рабочего оборудования

Заклинивание переливного клапана в

направляющем клапане или корпусе

1.1  Выход шарика из канавки

1.2  Неисправность пружины



1.3  Не допустимое

содержание твёрдых

частиц и грязи в масле

2

Золотник заклинило

(отсутствие возможности

переключения)

2.1  Разрушение поверхностей

золотниковой пары

2.2  Попадание твёрдой частицы в зазор

между корпусом и золотником

1.3  Не допустимое

содержание твёрдых частиц

и грязи в масле

3

Разрыв крышек,

выдавливание разорванных

прокладок

3.1  Разрыв крышек, прокладок  давлением в

полостях крышек

3.2  Смотреть п/п  1.1 и  1.2

3.3  Сильное загрязнение фильтрующего

элемента

3.4  Попадание посторонних

предметов в РВД,  патрубок

слива. Разрушение внутренней

поверхности рубашки рукава

или патрубка

4

Быстрое опускание

рабочего оборудования,

установленного в верхнее

транспортное положении

4.1  Повышенные утечки рабочей жидкости

по зазорам золотниковых пар

4.2  Применение масла не

соответствующее

установленным стандартом

ТУ

4.3  Преждевременный износ

или разрушение рабочих

поверхностей золотника и

корпуса твердыми частицами

( п/п 1 и  2 )

5

Затруднено

переключение золотника

(тугое переключение)

5.1  Повышенное усилие трения по трущимся

поверхностям золотниковой пары, сферам

рычага

5.2  Аналогично, смотри п/п

1 и  2

6

Золотник не

возвращается на место

(авто возврат

отсутствует)

6.1  Недостаточный перепад на переливном

клапане и на плунжере гильзы

6.2  Заклинивание золотника либо тугое

переключение

6.3  Заклинивание плунжера бустера,

обоймы, втулки, и шариков

  6.4  Применение масла не

соответствующее

установленным стандартом

ТУ

6.5  Большие внутренние

утечки, снижающие КПД

6.6  Аналогично, смотри п/п

1 и  2

6.7  Длительная работа масла

при t > 80 С

6.8  Поломка рычага при попытке переключить заклинивший золотник

Примечание:
При квалификации указанных отказов работы, необходимо убедиться в полной исправности остальных связующих узлов и органов, входящих в состав гидра системы:
гидроцилиндры, гидронасосы.

Причины отказа работы в случае несоответствия модификации распределителя требованиям машины

п/п

Внешние признаки

Механизмы конструкций, из-за

неисправности которых, происходит

отказ

Вероятная причина

неисправности

1

Быстрый перегрев масла, гудение

(шум) при нейтральном положении

золотников

В нейтральной позиции режим

предохранительного клапана

Вместо модификации Р80-

3/1-… установлены

модификации Р80- 3/2-…

или Р80- 3/4-…

2

Разрыв крышек, рукавов, насоса и т.д.

Отсутствует ограничение в

давлении

Установлена марка Р80-

3/3-… ( без Р80-3/2-… )

3

Отсутствует фиксация, плавающей

позиции

Установлена марка распределителя

с золотниками без гильз или

обоймами с одной канавкой

Тип золотников «1», «4»,

вместо «2»

4

Течь по разъему верхней крышки,

наличие обрывов прокладок,

пыльников, обрыв пыльников

Механические повреждения

эксплуатационного и временного

происхождения

Изменено положение

крышки в момент установки

на транспортное средство

Причины отказов в работе связанные с заводскими дефектами изготовления новых распределителей

№ п/п

Внешние признаки

Механизмы конструкций и

характеры неисправности в работе

Вероятная причина

неисправности

1

Золотник не включает в рабочую

позицию

Давление не развивается,

отсутствует подъем рабочего

оборудования

Отвернулись пробки гильзы

2

Увеличение усилия переключения

золотника при работе или

заклинивании при авто-возврате

Не обеспечена твердость

поверхностей золотниковой пары

Скрытый дефект, залипание

сырых материалов ( не

прошедших термообработку)

3

Быстрое  опускание рабочего

оборудования установленного в

верхнее транспортное положение

4

Не обеспечивается подъем груза.

(низкое давление, потеря КПД)

Интенсивный износ поверхностей золотниковых пар из-за их

недостаточной твердости

Заклинивание переливного из-за эллипсной поверхности

сопряжения

Гнездо было изначально не опресовано или запрессовано с

перекосом


Гидрораспределитель марки

Р80

. Так же его старая маркировка, распределитель

Р75

.

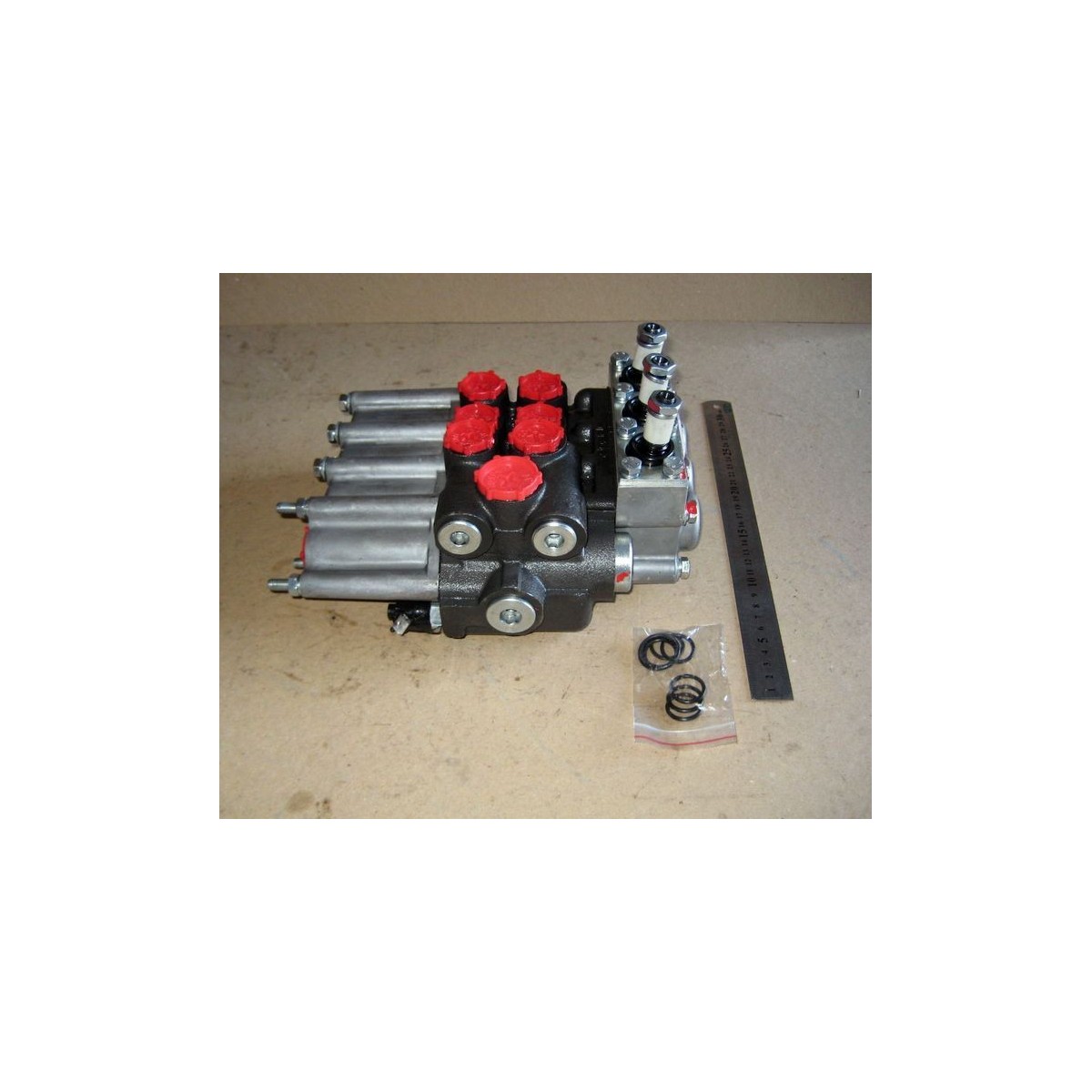

Распределитель Р80-3/1-222

является основополагающей моделью или базовой, на основе которой изготавливаются марки для грейдеров, погрузочных, экскаваторов,  дорожных и строительных машин, и промышленных тракторов.
МАРКИРОВКА:
Пример обозначения распределителя:

Р80-3/1-222Г


Р

- распределитель

80

- номинальный расход, л/мин

3

- исполнение по давлению ( номинальное - 16 МПа до  максимального - 20 МПа)

1

- код эксплуатационного назначения (для общего назначения автономного применения в гидросистемах)
222 - три золотника типа 2

Г

- с гидрозамками

Тип распределителя:

Аналог:

Старое обозначение:

Р80-3/1-22



Р75-В2А; Р75-22; Р80-22-2

Р80-3/1-44

   РС 50.16-1

Р75-П2А; Р75-42

Р80-3/1-222

  МР80-3/1-222

Р75-В3А; Р75-23; Р80-23-2

Р80-3/1-444

МР80-3/1-444-4

Р75-П3А; Р75-43

Р80-3/2-444

МР80-3/2-444-4

Р75-П3-ПГ1А; Р75-43-ПГ1А

Р80-3/3-444

МР80-3/3-444-4

Р75-П3-ПГ2Б; Р75-43-ПГ2Б

Р160-3/1-111



702.46.11.000-Т; Р160-2/1-111-20; Р150-13

Р160-3/1-111-10



702.46.11.000; Р150-13-К2; Р160-3/1-121

Р160-3/1-22



700.46.11.000-1; Р160-2/1-222-20; Р150-23-К

МР100.3.000 ( 1 отв. левый)



37.2110.000-01; 26.1401.000-01

МР100.3.000-01 ( 2 отв. правый)



37.2110.000; 26.1401.000

МР200.3.000



26.6850.000-01; 6850.000.01

   Возможно исполнение с гидрозамками:

Р80-3/1-222Г
и
Р80-3/4-222Г
. Разница между
Р80-3/1-222
в том что, этот
распределитель
имеет в корпусе сливное отверстие из канала управления перепускным клапаном, а
Р80-3/4-222
не имеет в корпусе сливного отверстия из канала управления перепускным клапаном.
Распределитель
предназначен  для регулирования давления и распределения потока  масла в гидросистемах машин. Совместная работа с насосами производительностью 20-100 л/мин. Это НШ - 10ЕА, НШ-32У, НШ - 46, НШ 32-2, НШ 50 и другие. Используется для работы в паре с силовым регулятором 80-4614020М. Устанавливается на тракторах класса тяги 0,9-1,4 тонн.

     Распределитель  Р80-3/1-222

установлен на тракторах:

  ГППО «Южный машиностроительный завод им. А.М. Макарова»:
ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ, ЮМЗ-650, ЮМЗ-652, , ЮМЗ-6АКМ, ЮМЗ-6АКЛ, ЮМЗ-8070-8270, ЮМЗ-8080-8280

   ОАО «Харьковский тракторный завод им. С. Орджоникидзе»:
Т-150 и мод., Т-150К и мод., Т-151К, ХТЗ-150 и мод., ХТЗ-150К и мод., ХТЗ-151К и мод., ХТЗ-153Б, ХТЗ-180,
ХТЗ- 181, ХТЗ-183, ХТЗ-17021, ХТЗ-17221, ХТЗ-17321

   ЗАО «Петербургский тракторный завод»:
К-701М, К-701МБ, К-710

   ПО «Минский тракторный завод»
МТЗ-80 и мод., МТЗ-82 и модификации

   ОАО «Волгоградский тракторный завод»:
ДТ-75, ДТ-75Н, ДТ-75НТ, ДТ-75Д, ДТ-75ДТ, ВТ-100, ВТ-100Н, ВТ-100Д, ВТ-100ДС, ВТ-100Т, ВТ-130, ВТ-150Д

   ОАО «Липецкий тракторостроительный завод»:
ЛТЗ-55, ЛТЗ-55А, ЛТЗ-55АН, ЛТЗ-60АВ, Т-40, Т-50, Т-60, ЛТЗ 145

   ОАО «Павлодартрактор»:
ДТ-75МЛ и мод., ДТ-75Т и модификации

   ОАО «Кишиневский тракторный завод»:
Т-70С, Т-70В, Т-90С

   ОАО «Онежский тракторный завод»:
ТДТ-55А и мод., ЛХТ-55 и мод., ЛХТ-100 и мод., ТЛТ-100 и модификации

   ПО «Ташкентский тракторный завод»:
Т-28 и модификации

Распределитель  Р80-3/1-221

установлен на тракторах:

   ОАО «Алтайский трактор»
Т-4A, T4AП-2, ТТ-4М-01

Распределители Р80-3/4-222Г

и

Р80-3/4-222

в зависимости от потребности в

гидрозамках

на линии подъёма, применяются:

   ПО «Минский тракторный завод»:
МТЗ-570(МТЗ-50), МТЗ-572(МТЗ-52), МТЗ-80 и мод., МТЗ-82 и мод., МТЗ-100, МТЗ-102, МТЗ-1221, МТЗ-1522,
ЛТЗ, ЮМЗ-6 и модификации

   Количество устанавливаемых

гидрозамков

- 4 шт. (максимум).

Гидрозамок шарикового типа

, управляется основными

золотниками

, предназначен для запирания гидроцилиндров в рабочем положении «подъём».



Cхема работы

гидрораспределителя Р80-3/1-222Г

Чертёж

гидрораспределителя

Технические характеристики:

Р80-3/1-222 и Р80-3/4-222

Тип распределителя:

Клапан золотниковый, моноблочный

Тип золотника:

   Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

   3 шт.

Диаметр золотника:

25 мм.

Позиции золотника:

  «Нейтральная», «Подъём», «Опускание

принудительное» и «Плавающая»

Фиксация золотника в позициях  «Подъём»,

«Опускание принудительное» и «Плавающая»:

  ФФиксация с помощью шарикового  фиксатора

Возврат из позиции «Подъём» и «Опускание

принудительное»:

Автоматически, по  достижению заданного

давления

Возврат из позиции «Плавающая»:

Переключение  вручную

Тип предохранительно-переливного клапана:

  Клапан дифференциальный с серво действием

Давление номинальное / максимальное:

  16/20 МПа

Давление разгрузки не более:

80 л/мин

Масса распределителя:

  18 кг

Гидрораспределители: Р80-3/1-111 и Р80-3/1-333



Распределитель Р80-3/1-111

применен на тракторах:

   OАО «Павлодартрактор»
Т-90П

    Распределитель  Р80-3/1-333

применен на тракторах:

   ПО «Минский тракторный завод»
ТЗ-570(МТЗ-50), МТЗ-572(МТЗ-52), МТЗ-80, МТЗ-80Л,  МТЗ-82, МТЗ-82Л, МТЗ-82Н, МТЗ-82Р

  Так же устанавливается на транспорт:

Т-130МГЗ,  Т-МБГ-1,  Т-100МЗГП,  Т-100МЗБГП,  Т-100МЗГС,  Т-100МЗБГС,  Т-130БГ,  Т-130-1Г-3,  Т-130-1Г-1,  Т-130МГ-1,  Т-130М4Г-1,  Т-130М4Б1-1,  Т-170.01,  Т-170Б-01,  ЛП-18А,  ТБ-11,  ЛТ-154А,  ЛД-30,  ЛО-105,  БМ-4А,  ПЭА-1А.

Схема

распределитель Р-80-3/1-222

Технические характеристики

Р80-3/1-111

Тип распределителя:

Клапан золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 штуки

Диаметр золотника:

25 мм.

Позиции золотника:

«Нейтральная», «Подъём», «Опускание

принудительное» и «Плавающая»

Установка  золотника в позициях  «Подъём» и

«Опускание принудительное»:

Вручную без фиксации

Возврат из позиции «Подъём» и «Опускание

принудительное»:

Автоматически, после снятия руки с

рычага управления

Возврат из позиции «Плавающая»:

Переключение  вручную

Тип предохранительно-переливного клапана:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 20 МПа

Давление разгрузки не более:

0,3 МПа

Расход рабочей жидкости:

80 л/мин

Масса распределителя:

18 кг

Технические характеристики:

Р80-3/1-333

Тип распределителя:

  Клапан золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 шт.

Диаметр золотника:

25 мм.

Позиции золотника:

«Подъём», «Нейтральная», «Опускание

принудительное» и «Плавающая»

  Установка  золотника в позициях  «Подъём»

С помощью шарикового замка

Возврат из позиции «Подъём»

Автоматически, по достижению нужного

давления

Установка золотников в позицию «Опускание

принудительное»:

Переключение  вручную без фиксации

Возврат из позиции «Опускание принудительное»:

Автоматически, после снятия руки с

рычага управления

Возврат из позиции «Плавающая»:

Переключение вручную

Тип предохранительного - переливного клапана:

Клапан дифференциальный, с серво

действием

Давление номинальное / максимальное:

16 / 20 МПа

Давление разгрузки не более:

0,3 МПа

Расход рабочей жидкости:

80 л/мин

Масса распределителя:

18 кг

Гидрораспределители: P80-3/2-222

и

P80-3/3-222

   Входят в состав общего устройства состоящего из 2-ух

распределителей

и возможна только совместная работа обоих

распределителей

. Возможно исполнение с

гидрозамками

. Применяется в гидравлике машин с насосами производительностью в диапазоне 20-100 л/мин.

Распределители  P80-3/2-222

и

P80-3/3-222

используются в тракторах:

   ОАО «Харьковский тракторный завод им. С. Орджоникидзе»
ХТЗ-120, ХТЗ-120М, ХТЗ-121, ХТЗ-121М, ХТЗ-16131, ХТЗ-16331

Схема

распределитель Р-80-3/2-222

Технические характеристики:

P80-3/2-222

и

P80-3/3-222

Тип распределителя:

Клапан золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 штуки

Диаметр золотника:

25 мм.

Позиции золотника:

«Нейтральная», «Подъём», «Опускание

принудительное» и «Плавающая»

В позициях «Подъем», «Опускание принудительное»

и «Плавающая» обеспечивается фиксация золотника

С помощью шарикового фиксатора

Возврат из позиции «Подъём» и «Опускание

принудительное»:

Автоматически, по достижению заданного

давления

Возврат из позиции «Плавающая»:

Переключение  вручную

Тип предохранительно-переливного клапана:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 20 МПа

Давление разгрузки не более:

0,3 МПа

Расход рабочей жидкости:

80 л/мин

Масса распределителя:

18 кг

Гидрораспределители: Р80-3/1-444 , Р80-3/2-444 , Р80-3/3-444

     Клапан отсутствует, работает только в паре с

Р80-3/2-444

или

44

. Входит в состав

распределительного

устройства

Р80-П6-ПГ

, состоящего из двух

распределителей Р80-3/2-444

и

Р80-3/3-444

.


Распределитель Р80-3/1-444

применен на тракторах:

   ОАО «Липецкий тракторостроительный завод»
ЭО-2621А, ЭО-2101, ЭО-2301

Распределитель

Р80-3/2-444

и

Р80-3/3-444

применен на тракторах:

   ОАО «Коломыясельмаш» и ОАО «Харьковский тракторный завод им. С. Орджоникидзе»
ОКП-6, ПЭА-1,0, ПЭА-1А, ТБ-1, ЛД-30, Т-150К-27, ЛТ-157 , ПГ-0,2А, ДМ-15, ПЭ-Ф-1А, ПЭ-0,8Б, ВМ-4А

Схема

распределитель Р-80-3/1-444

Тип распределителя:

  Клапанно-золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 шт.

Диаметр золотника:

25 мм.

Позиции золотника:

«Подъём», «Нейтральная», «Опускание

принудительное» и «Плавающая»

Установка золотников в позиции «Подъем» и

«Опускание принудительное»:

вручную

Возврат из позиции «Подъём» и «Опускание

принудительное»:

Автоматически, после снятия руки с

рычага управления

Тип предохранительно - переливного клапана:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 20 МПа

Давление разгрузки не более:

0,3 МПа

Расход рабочей жидкости:

80 л/мин

Масса распределителя:

15,3 кг

Тип распределителя:

  Клапанно-золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 шт.

Диаметр золотника:

25 мм.

Позиции золотника:

«Подъём», «Нейтральная», «Опускание

принудительное» и «Плавающая»

Установка золотников в позиции «Подъем» и

«Опускание принудительное»:

вручную

Возврат из позиции «Подъём» и «Опускание

принудительное»:

Автоматически, после снятия руки с

рычага управления

Тип предохранительно - переливного клапана:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 20 МПа

Давление разгрузки не более:

0,3 МПа

Расход рабочей жидкости:

80 л/мин

Масса распределителя:

15,5 кг

Технические характеристики:

Р80-3/2-444

Технические характеристики:

Р80-3/3-444

Тип распределителя:

  Клапанно-золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 шт.

Диаметр золотника:

25 мм.

Позиции золотника:

«Подъём», «Нейтральная», «Опускание

принудительное» и «Плавающая»

Установка золотников в позиции «Подъем» и

«Опускание принудительное»:

вручную

Возврат из позиции «Подъём» и «Опускание

принудительное»:

Автоматически, после снятия руки с

рычага управления

Тип предохранительно - переливного клапана:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 20 МПа

Давление разгрузки не более:

0,3 МПа

Расход рабочей жидкости:

80 л/мин

Масса распределителя:

15,1 кг

Схема

  Входят в состав устройств распределения, состоящего из двух

распределителей

(

Р80-3/2-44

и

Р80-3/3-444

)

Распределитель Р80-3/1-22

  применен на тракторах:     ОАО «Харьковский завод тракторных самоходных шасси»
Т-16МГ, Т-16МГМЧ

   ОАО «Харьковский тракторный завод им. С. Орджоникидзе»
ХТЗ-2511, ХТЗ-3510

   ОАО «Владимирский тракторный завод»
Т-25 и мод., Т-30 и мод., ВТЗ-2048 и мод.,  ВТЗ-2032 и мод., Т- 45 и мод., ВТЗ-30СШ

Распределитель Р80-3/1-44

  используется:

на коммунальных машинах

(в группе с )



используется:

       ОАО «Коломыясельмаш» и ОАО «Харьковский тракторный завод им. С. Орджоникидзе»
ОКП-6,  ПЭА-1.0,  ПЭА-1А,   ТБ-1,  ЛД-30, Т-150,  К-27,  ЛТ-157,  ПГ-0.2А,  ДМ-15,  ПЭ-Ф-1А,
ПЭ-0,8Б, ВМ-4А

Схема

распределитель Р80-3/3-44

устанавливается на транспорт:

   ЗАО «Петербургский тракторный завод»
К-700А, К-701, К-701 М, К-701 МБ, ТБ-1, ЛТ-154А, ЛП-18А, ВМ-4А

Служит для управления основными и выносными гидроцилиндрами. Для автоматического перевода насоса на холостой ход с отключением потребителей в системах тракторов.

Схема потока жидкости аналогична

Р-80

Технические характеристики:

Р160-3/1-222

Тип распределителя:

  Клапанно-золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 шт.

Диаметр золотника:

25 мм.

Количество напорных гидро линий:

2

Установка золотников в позиции «Подъем» и

«Опускание принудительное»:

«Нейтральная», «Подъём», «Опускание

принудительное» и «Плавающая»

Возврат из позиции «Подъём» и «Опускание

принудительное»:

Вручную

Тип предохранительно - переливного клапана:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 19 МПа

Рабочая жидкость:

Масло М10-В2 ГОСТ 8581-78

Масса распределителя:

37,5 кг



устанавливается на транспорт:

   ОАО «Челябинский тракторный завод»
Т-130,  Т-130М, Т-170, Т-170М

   ОАО «Онежский тракторный завод»
ТБ-1, ТБ-1М и модификации

   ОАО «Коломыясельмаш»
ПЭА-1,0, ПЭА-1А

   На базе «

Кировец
»
ЛД-30

   ОАО «Алтайский трактор»
ЛТ-154А, ЛП-18А, ВМ-4А

Номер по каталогу:


Распределитель

предназначен  для управления основными и выносными гидроцилиндрами в гидравлических системах тракторов промышленного назначения.

Схема потока жидкости аналогична Р-80

Тип распределителя:

  Клапанно-золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 шт.

Диаметр золотника:

32 мм.

Количество напорных гидро линий:

2

Позиции золотника:

«Нейтральная», «Подъём», «Опускание

принудительное» и «Плавающая»

Фиксация золотников в позиции «Подъем» и

«Опускание принудительное»

Вручную

Тип предохранительно - переливного клапана:

автоматически, после снятия руки с

рычага управления

Возврат из позиции «Плавающая»:

вручную

Рабочая жидкость:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 19 МПа

Рабочая жидкость:

масло М10-В2 ГОСТ 8581-78

Масса распределителя:

36,0 кг

Распределитель Р160-3/1-111-10



устанавливается на транспорт:

        ЗАО «Петербургский тракторный завод»
К-703, К-702М, ЛТ-72А

       ОАО «Харьковский тракторный завод им. С. Орджоникидзе»
Т-156А, Т-156Б, Т-156Б-09, Т-156К

Управляет основными и выносными в промышленных тракторах «Кировца» К-700 и в модификациях и «ХТЗ» Т-150 и в модификациях.

Схема потока жидкости аналогична

Р-80

Технические характеристики:

Тип распределителя:

  Клапанно-золотниковый, моноблочный

Тип золотника:

Золотник с закрытым центром,

уравновешенный с торцов

Количество золотников:

3 шт.

Диаметр золотника:

32 мм.

Количество напорных гидро линий:

2

Позиции золотника:

«Нейтральная», «Подъём», «Опускание

принудительное» и «Плавающая»

Фиксация золотников в позиции «Подъем» и

«Опускание принудительное»

Вручную

Тип предохранительно - переливного клапана:

автоматически, после снятия руки с

рычага управления

Возврат из позиции «Плавающая»:

вручную

Рабочая жидкость:

Клапан дифференциальный с серво

действием

Давление номинальное / максимальное:

16 / 19 МПа

Рабочая жидкость:

масло М10-В2 ГОСТ 8581-78

Масса распределителя:

36,0 кг

Распределитель МР100.3.000



устанавливается на транспорт

:

       ОАО «Борекс»
Борекс-2101, Борекс-3106, Борекс-2102, Борекс-2686, ЭО-2621, ЭО-2626

Применяется в гидра системах экскаваторов и других тракторах где требуется трех позиционный

распределитель

без фиксирования золотников.

Гидрораспределитель МР100.3.000

обеспечивает тоже назначение, как и

распределитель

типа

Р80-3/1-444

.

Распределитель

может быть использован вместо него при согласовании установочных и присоединительных размеров.

Распределитель МР100.3.000-01

устанавливается на транспорт:



   ОАО «Борекс»
Борекс-2101, Борекс-3106, Борекс-2102, Борекс-2686, ЭО-2621, ЭО-2626

Имеет дополнительный слив для подключения к последующему потребителю. Входит в состав

распределительных

устройств, состоящих из двух

гидрораспределителей МР100.3.000

и

МР100.3.000-01

.

Распределитель

должен эксплуатироваться с насосами типа

НШ-10

,

НШ-50/3

,

НШ-32/3

Схема

распределитель Р-100

Схема

распределитель Р-100

вид с боку

Схема распределитель Р-100 вид с сверху

Технические характеристики:

МР100.3.000

и

МР100.3.000-01

Тип распределителя:

Клапанно-золотниковый, моноблочный

Разгрузка:

Через переливной клапан

Гидроклапан:

предохранительно - переливной с

серводействием

Тип  золотника:

С закрытым центром

Условный проход:

20 мм.

Позиции золотника:

«Нейтральная» «Подъём» и «Опускание

принудительное»

Управление золотником:

Ручное

Расход рабочей жидкости:

100 л/мин.

Давление на входе:

16 МПа

Диапазон настройки предохранительного клапана:

10 / 20 МПа

Давление номинальное / максимальное:

16 / 19 МПа

Усилие перемещения золотника при перемещении

через рычаг рукояткой I=200 мм:

50 Н

Усилие перемещения золотника, без привода, не

более:

600 Н

Масса распределителя:

37,5 кг

Распределитель МР200.3.000

устанавливается на транспорт

:

       ОАО «Амкадор-Ударник» г. Минск
Экскаваторы: ЭО-2621В-3, ЭО-2628, ТО-28

   Завод транспортного машиностроения г.Омск, Россия
Экскаваторы: ЭО-2621В-2

   ОАО «Сарекс» (Саранский экскаваторный завод) г.Саранск, Россия
Экскаваторы: ЭО-2621В-3, ЭО-2626А, ЭО-2627А

Разновидности:

Распределитель МР200.3.000

ТУ


Гидрораспределитель

предназначен для эксплуатации в районах с умеренным климатом

Распределитель МР200.3.000 ТУ

предназначен для эксплуатации в районах с тропическим климатом.

Распределитель

должен эксплуатироваться с насосами типа

НШ

, обеспечивающими рабочие потоки в диапазоне 50-200 л/мин.

Схема

распределитель Р-200

с

НШ

Распределитель

  состоит из корпуса прямоугольный формы с каналами подвода и отвода масла. В нём  расположены 4 золотника, управляющие  независимо друг от друга четырьмя исполнительными органами. В нём имеются  два предохранительных клапана, обеспечивающих ограничение давления в системе.

   1 - управляет гидроцилиндрами поворота стрелы.
   2 - управляет гидроцилиндром подъёма и опускания стрелы.
   3 - управляет гидроцилиндрами перемещения рукояти.
   4 - управляет гидроцилиндром наклона ковша.

К

золотникам

1 и 2 подвод масла осуществляется от насоса , к

золотникам

3, 4 - от насоса . Подвод масла к

золотнику

2 возможен от обоих насосов одновременно.

Схема распределитель Р-200

Тип распределителя:

Клапанно-золотниковый, моноблочный

Разгрузка:

Через золотник

Гидроклапан:

Предохранительные - 2 шт

Технические характеристики: МР 200.3.000

Количество позиций золотника:

Н - "Нейтральная"

П - "Подъем"-подача масла в полость А

О - "Опускание принудительное"-подача масла

в полости В

Количество золотников:

4 шт.

Управление золотником:

Ручное

Тип золотника:

С открытым центром

Регулирование расхода масла для скорости

движения  органа:

Бесступенчатое, на давлениях близких к

противодавлению силового   органа

Условный проход:

20 мм.

Расход

масла:

Давление на

входе:

Номинальный

140 л/мин.

Минимальный

40 л/мин.

Максимальный

200 л/мин.

Номинальный

16 Мпа.

Минимальный

5 Мпа.

Максимальный

20 Мпа.

Давление настройки предохранительного

клапана

В диапазоне от 10 до 20 Мпа.

Рабочая жидкость:

Масла с кинематической вязкостью при t=50С

30…35м2/с

Класс чистоты, не грубее:

16

Тонкость фильтрации:

25 мм.

Перепад давления между входом в

гидрораспределитель и выходом к   органам

при номинальном расходе:

0,5 Мпа.

Усилие перемещение   золотника не более:

600 Н.

Масса не более:

50 кг.


Источник: http://speczapchast.ru/raspred_r.html


Гидрораспределитель р 80 подключение своими руками

Гидрораспределитель р 80 подключение своими руками

Гидрораспределитель р 80 подключение своими руками

Гидрораспределитель р 80 подключение своими руками

Гидрораспределитель р 80 подключение своими руками
