Содержание

Позволительная роскошь

Исторически так сложилось, что обладателями кабриолетов в большинстве своём были представители класса элиты, а сам автомобиль с откидным верхом отнесли к категории роскоши, поскольку , чем на обычные автомобили. Однако это совершенно не значит, что если вы не являетесь наследственным потомком князя Монако, то дорога в мир элитных открытых автомобилей вам закрыта, поскольку вполне возможно сделать кабриолет своими руками. Всё зависит от ваших предпочтений, полёта творческой мысли и свободных средств. Поэтому, если вы всерьёз задумались о том, чтобы переделать автомобиль в кабриолет, то нужно начинать готовиться как можно раньше — работы предстоит достаточно много. И сначала нужно определиться с ответами на ключевые вопросы о:

  • Типе кузова.
  • Объёме изменений и улучшений.
  • Общей стоимости всех работ (в том числе с учётом покупки авто).
  • Месте хранения. Чтобы сделать кабриолет, следует учитывать множество характеристик вашего автомобиля

    Чтобы сделать кабриолет, следует учитывать множество характеристик вашего автомобиля

Чтобы лучше понимать, что же вам на самом деле нужно, обратимся к истории возникновения кабриолетов и их первым представителям.

Очерки истории

Упоминание о первых кабриолетах датируется началом XIX столетия, когда во Франции появилась лёгкая конная повозка со складной крышей, в которую запрягалась одна лошадь. Позже с ростом технического прогресса кабриолетами стали называть двухместные или более с откидным верхом.

Кабриолет - это легковой автомобиль с откидным верхом

Кабриолет — это легковой автомобиль с откидным верхом

Современные кабриолеты оснащены, как правило, мягкой виниловой или полотняной, а также жёсткой складной крышей. В таких автомобилях четыре, чаще — две двери и выполнены они в большинстве своем на базе .

Кроме указанных выше, существуют подобные типы кузовов, на базе которых делают кабриолеты:

  1. Фаэтон — открытый кузов машины с открывающимся верхом из мягких материалов. В начале ХХ века основными производителями были Horch, Packard, Škoda. Кабриолет в кузове Фаэтон

    Кабриолет в кузове Фаэтон

  2. Тарга — разновидность двухместного родстера со съёмной крышей, задним стеклом и дугой безопасности. Самый яркий представитель — Triumph TR4. Кабриолет в кузове Тарга

    Кабриолет в кузове Тарга

  3. Родстер — спортивный двухместный автомобиль со съёмной крышей в мягком или жёстком исполнении. Представлены такими автомобилями, как Chrysler и Ford. Кабриолет в кузове Родстер

    Кабриолет в кузове Родстер

  4. Спидстер — одно — или двухместный вариант родстера, менее практичный для ежедневной езды. Примером такого авто на современном рынке служит Mercedes-Benz SLR McLaren Stirling Moss. Кабриолет в кузове Спидстер

    Кабриолет в кузове Спидстер

Вне зависимости от типа ввиду их особенностей, поэтому производителям ничего не оставалось в машинах класса кабриолет, как сделать их на базе усиленного кузова с использованием в конструкции жёсткого заднего стекла или прочных стальных дуг. К этому моменту мы детально подойдём в описании действий по реконструкции автомобиля в кабриолет.

Что мы имеем

Хорошо, с типами существующих кабриолетов мы разобрались, но что же реально предлагает нам и какие модели наиболее подходят для их модернизации в кабриолет? Ответ на этот вопрос начнем с отечественного автопрома.

Отечественные производители

В случае с автомобилями советского и постсоветского производства возможно два сценария развития событий:

  1. , ограниченное количество которых выпускалось в середине прошлого века, и сделать ему тюнинг, рестайлинг, кастом — всё, что вашей душе угодно. Практически все представители советского «кабрио» тех времён выпускались для участия в военных парадах или же, как личные автомобили великих вождей. Если вы найдете один из приведённых ниже сохранившихся экземпляров, считайте себя большим везунчиком:
  • «Победа» ГАЗ-М20, 1949 г. в.
  • «Волга» ГАЗ-21, 1965 г. в., доработанная под вариант кабрио.
  • Черная «Волга» — кабриолет ГАЗ-24, 1983 г. в.
  • «Чайка» ГАЗ-13Б и 14Б. Ввиду того что экземпляров этой модификации в мире осталось всего три — в Москве, в Крыму и на Кубе, — представляется он больше в ознакомительных целях. Кабриолеты советского производства - настоящий раритет

    Кабриолеты советского производства — настоящий раритет

  1. Выбрать на рынке любой подходящий отечественный автомобиль в хорошем состоянии, изучить материал о том, как сделать кабриолет своими руками и приступать к детальной доработке. К наиболее популярным среди умельцев относятся:
    • УАЗ-3151 1995 г. в. — благодаря простоте снятия крыши. Достаточно всего нескольких ключей и 20 минут времени.
    • «ЗАЗ» второго поколения — старый добрый «Запорожец».
    • «Волга» — все доступные на рынке модели.
    • «ВАЗ» — Жигули большинства моделей.

Импортные авто

В выборе импортных автомобилей можно также либо остановиться на уже готовых вариантах, например, таких как Opel Ascona в кузове кабрио или Ford Escort Cabrio, либо заниматься авторской переделкой. Для этих целей наиболее подойдут такие модели:

  • Opel (Monza, Manta, Ascona).
  • Audi (Coupe, C2). Одними из лучших претендентов являются седаны от Опель

    Одними из лучших претендентов являются седаны от Опель

Этот список можно продолжить, хотя представленные выше модели требуют меньше вложений в доработку и в варианте кабрио смотрятся гораздо эффектнее.

Наконец, мы подходим к самой сути вопроса: как сделать из машины кабриолет, а именно по модернизации авто.

План действий

Перед тем как сделать из седана кабриолет, вам необходимо учесть, что кабриолет — это не просто машина со свинченной (спиленной) крышей, а сложное конструктивное с повышенными требованиями к усилению последнего для обеспечения безопасности пассажиров и водителя. Особенно если речь идет о внесении изменений в заводскую конструкцию в частной мастерской. Итак, вам понадобится:

  • Автомобиль, который вы будете превращать в кабриолет.
  • Механическая мастерская или оборудованный гараж со всеми необходимыми инструментами. Без мастерской или оборудованного гаража не обойтись

    Без мастерской или оборудованного гаража не обойтись

  • Чертежи, лекало.
  • Умелые руки.

Теперь можно непосредственно заняться внесением изменений.

Усиливаем кузов

Помимо своей непосредственной функции в осуществлении защиты пассажиров от дождя и ветра, крыша также обеспечивает автомобилю необходимую жёсткость. А это значит, что просто спилив крышу, вы поставите под угрозу прочность автомобиля и свою безопасность. Поэтому вам просто необходимо выполнить следующие действия для усиления кузова вашего будущего кабриолета:

  1. Сделать усиленную раму из двух мощных лонжеронов, приварив их параллельно друг другу к днищу машины. Альтернативой лонжеронам может служить соединение узлов крепления и пола автомобиля стальной трубой сечением минимум 20 мм, с толщиной стенки 3 мм. К тому же более толстыми трубами, с толщиной 4 мм, необходимо соединить пол с багажным отделением.
  2. Укрепить раму .
  3. Усилить и заварить задние двери, если вы переделываете в кабриолет четырёхдверный автомобиль.
  4. Приварить к кузову жесткую перегородку, тем самым разделив багажное отделение и внутренний объём кузова.
  5. Усилить пороги.
  6. Дополнительно установить вертикальные трубки, идущие от границы, где кончается рама лобового стекла ко дну автомобиля.
  7. Усилить передние двери прочным каркасом.
  8. Установить прочную балку, огибающую сидения.

Такие изменения приведут к значительному увеличению веса автомобиля, так что не стоит надеяться на улучшение характеристик скорости и динамики. Особое внимание уделите качеству кузова: важно, чтобы в местах сварки на нем не было ржавчины.

Снимаем родную крышу

Крыша снимается только после усиления кузова

Крыша снимается только после усиления кузова

Только после того, как вы провели все необходимые действия по усилению кузова, демонтируется крыша. Возможен частичный демонтаж, при этом вы оставляете боковины. Лобовое стекло с рамкой также остается. Сзади устанавливаются стальные дуги безопасности.

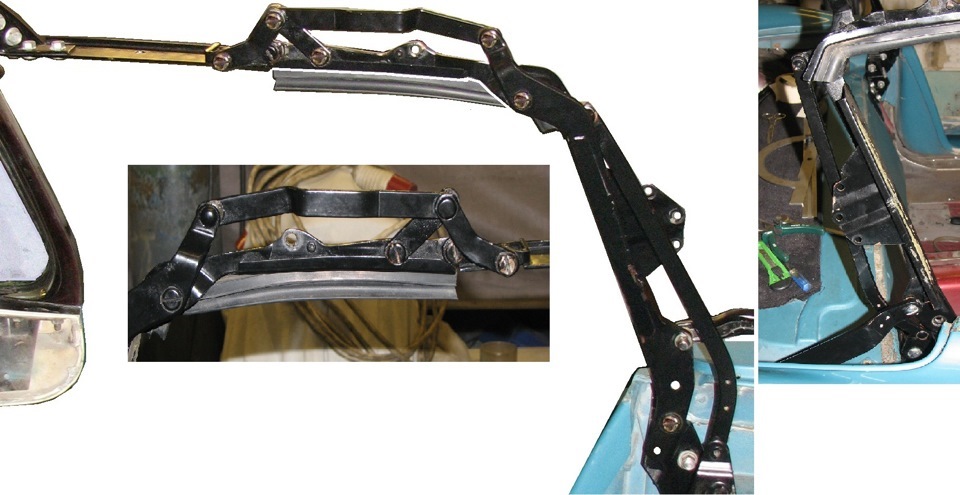

Устанавливаем механизм раскладывания тента

Такой функционал рассчитать достаточно сложно, но при должной сноровке все получится. Сначала рассчитываем шаблон, по которому изготавливаем дуги, после чего по лекалу шьём тент из кожи, винила, или двухслойного непромокаемого полотна.

Обновляем салон

После того как вы выставите напоказ , он уже начинает играть роль вашей визитной карточки, неизменно притягивая внимание окружающих. Рекомендуется обтягивать салон высококачественной кожей или кожзаменителем ярких цветов, поскольку кроме эстетических свойств она должна обладать повышенной устойчивостью к выгоранию на солнце, а также быть невосприимчивой к воздействию ветра и дождя.

Салон обновлённого автомобиля должен выглядеть на все сто

Салон обновлённого автомобиля должен выглядеть на все сто

Так, придерживаясь простых правил и при должном уровне настойчивости, вы сможете воплотить свою давнюю мечту в реальность. И для этого совсем необязательно выкладывать кругленькую сумму, ведь все что вам необходимо — это немного сбережений на , минимальный уровень навыков, творческий подход, и самое главное — ваше желание.

А какие мечты и планы по поводу будущего кабриолета у вас? Поделитесь своим мнением, оставив комментарий под этой статьёй.
