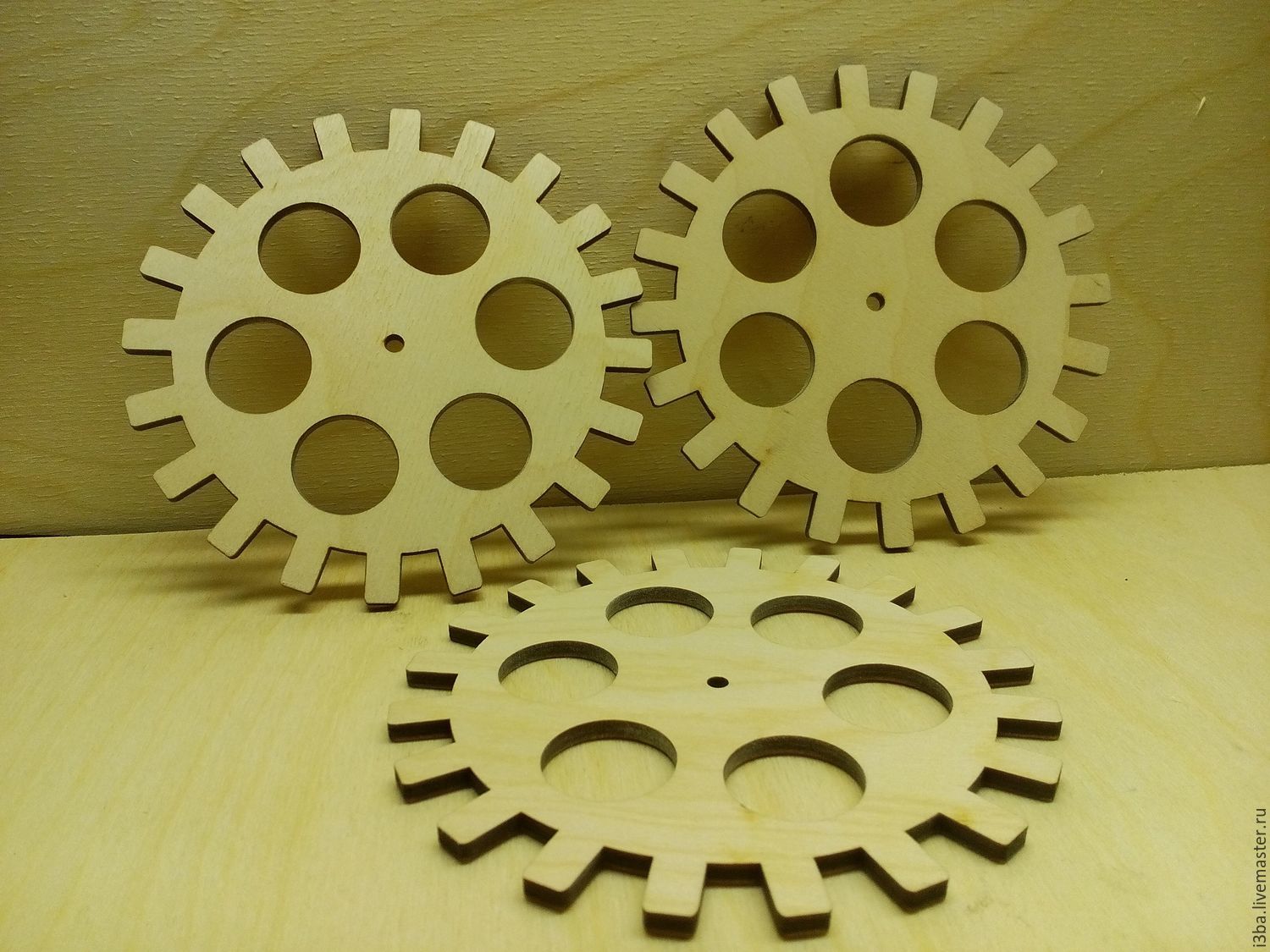

Метод 1 Подготовьте принадлежности

  1. Изображение с названием Make Wooden Gears Step 1

    1

    Доступ в мастерскую. Для изготовления деревянных шестерен необходима мастерская для работы по дереву. Вам потребуется ленточная пила или электрический лобзик, шило, сверла с острым концом (8 миллиметров) и рашпиль. Также не обойтись без принтера, гладкой рукоятки и коротких шурупов по дереву.

  2. Изображение с названием Make Wooden Gears Step 2

    2

    Выберите подходящую фанеру. Необходимо использовать максимально прочную фанеру вроде березовой. Она состоит из нескольких слоев шпона. Также можно использовать полиэтилен высокой плотности, мазонит или материал из фенольных смол.
    • Не используйте фанеру из хвойных пород, так как она недостаточно прочная.
  3. Изображение с названием Make Wooden Gears Step 03

    3

    Средства защиты. При использовании деревообрабатывающего оборудования необходимо соблюдать меры безопасности. Ни в коем случае не подпускайте к инструментам детей. При работе на станках лучше использовать защитные очки, чтобы не повредить глаза осколками и мелкой стружкой.

  4. Изображение с названием Make Wooden Gears Step 4

    4

    Сделайте шаблон. Используйте генератор бесплатных шаблонов вроде , чтобы сделать шаблон шестерни. На сайте можно настраивать такие аспекты, как интервал между зубьями, количество зубьев, количество спиц и многое другое. Напечатайте готовый шаблон шестерни правильного размера. Обычно шаблоны соответствуют двум размерам шестерни. Шаблоны позволяют изменять размер больших и малых шестерен, не нарушая передаточное число. Для плавности вращения размеры зубьев обоих шестерен будут одинаковыми.
    • Такие программы для создания шестерен позволяют даже просмотреть принцип работы вашей конструкции.
    • Также можно сделать и сохранить более сложные шаблоны передаточных механизмов.
    • Можно создать шаблон вручную, используя бумагу, карандаш и транспортир.

Метод 2 Обработайте древесину

  1. Изображение с названием Make Wooden Gears Step 5

    1

    Вырежьте шаблоны. Напечатайте шаблоны на бумаге, чтобы их можно было вырезать. Не нужно вырезать каждый зубец по отдельности. Достаточно вырезать окружность шестерни, не трогая зубья. Сделайте шаблоны обоих шестеренок.
  2. Изображение с названием Make Wooden Gears Step 6

    2

    Приклейте шаблон к древесине. Вырезанные бумажные шаблоны необходимо прикрепить к фанере. Лучше всего использовать древесный клей. Не используйте канцелярский клей, так как он плохо клеится к дереву.
    • Старайтесь не повредить схематическое изображение шестерни.
    • Оставьте шаблон на один час, чтобы клей высох, а изображение не повредилось.
  3. Изображение с названием Make Wooden Gears Step 7

    3

    Выполните раскрой древесины. Приклеив бумажный шаблон на фанеру, приступайте к распилу древесины. Выпилить круг можно с помощью ленточной пилы или электрического лобзика. Следите за тем, чтобы не повредить будущие шестерни. Для надежности лучше отпилить круг немного большего размера, чем предусматривается шаблоном.
    • Если у вас нет опыта работы с инструментами, то обратитесь за помощью к столяру или плотнику. В мастерской всегда должен присутствовать опытный работник.
  4. Изображение с названием Make Wooden Gears Step 8

    4

    Пробейте отверстия для каждого зуба. Вам потребуется шило – инструмент с острым концом. С помощью шила выполните небольшие отверстия между всеми зубьями. Располагайте шило над линией между зубьями. Установив инструмент, аккуратно ударьте по рукоятке киянкой, чтобы в древесине образовалось отверстие.
    • Так выполняются направляющие отверстия для сверления.
  5. Изображение с названием Make Wooden Gears Step 9

    5

    Просверлите отверстия между зубьями. После выполнения направляющих отверстий пришло время сделать начальные отверстия в местах будущих прорезей. Все отверстия выполняются остроконечным сверлом диаметром 8 мм. Перемещайтесь в направлении вращения шестерни, выполняя отверстия по направляющим точкам. Совместите сверло с точкой и просверлите отверстия.
    • Ничего страшного, если высверленные отверстия не будут идеально соответствовать шаблону шестерни.
    • Если вы не умеете пользоваться дрелью, то обратитесь к специалисту.
  6. Изображение с названием Make Wooden Gears Step 10

    6

    Подготовьте ленточную пилу. Для оптимального вращения прорези между зубьями должны быть выполнены под углом. При выполнении прорезей придерживайте фанеру и слегка наклоняйте рабочий стол (выполняя прорезь слева, наклоняйте стол вправо, и наоборот).
    • Если стол ленточной пилы не допускает наклонов влево, то установите под распоркой кусок фанеры, чтобы получить нужный наклон.
  7. Изображение с названием Make Wooden Gears Step 11

    7

    Прорежьте отверстия между шестернями. Чистовые прорези можно выполнять ленточной пилой или электрическим лобзиком. Сначала выполняются прорези только с одной стороны от зубьев, чтобы получился правильный угол для плавного вращения. Начинайте с линии справа от каждого зуба, чтобы выполнить прорези под углом слева. Затем отрегулируйте нужный угол с правой стороны и снова выполните пропилы.
    • Проверьте, чтобы наружные линии совпадали с линиями шаблона. После завершения срежьте части древесины, которые выступают за пределы шаблона. Данный шаг потребуется в том случае, если окружность изначальной заготовки превышает размер шаблона.
    • С помощью дрели просверлите отверстие для вала по центру шестерни.
  8. Изображение с названием Make Wooden Gears Step 12

    8

    Удалите бумажный шаблон. С помощью ленточно-шлифовального станка удалите шаблон с шестерни. Также его можно удалить с помощью плоской отвертки или наждачной бумаги. Ленточно-шлифовальный станок производит много отходов и может использоваться только опытным специалистом.
  9. Изображение с названием Make Wooden Gears Step 13

    9

    Нанесите лак для дерева. Нанесите слой лака для дерева вокруг зубьев и на основание, чтобы древесина не портилась. Сначала нанесите один слой, а затем проверьте все шестерни в сборе и нанесите второй слой.

Метод 3 Завершите шестеренку

  1. Изображение с названием Make Wooden Gears Step 14

    1

    Прикрепите рукоятку. Используйте деревянный стержень в качестве рукоятки большой шестерни. В отсутствие гладкого стержня можно использовать любой деревянный элемент. Расположите рукоятку с наружной стороны шестерни таким образом, чтобы она не касалась других элементов, а затем закрепите ее древесным клеем. Для дополнительной фиксации можно использовать шуруп по дереву.
  2. Изображение с названием Make Wooden Gears Step 15

    2

    Соедините шестерни. Подсоедините шестерни к приспособлению или механизму в качестве промежуточной муфты, чтобы проверить работоспособность. Если приспособление еще не готово, то сделайте испытательный механизм. Меньшую шестерню следует расположить вертикально, а большую – под углом 90 к ней. Сделайте валы и стойки из остатков древесины, а затем прикрепите шестерни через отверстия в центре.
  3. Изображение с названием Make Wooden Gears Step 16

    3

    Проверьте шестерни. Убедитесь, что шестерни вращаются плавно и не заедают. Карандашом следует отметить все места, где зубья проворачиваются с усилием.
    • Если зубья получились не одинакового размера, то понадобится удалить еще немного дерева в пазах между ними.
    • Используйте напильник по дереву или рашпиль, чтобы снять лишнюю древесину.

Предупреждения

  • Будьте осторожны при работе с электрическим инструментом и проявляйте благоразумие.

Что вам понадобится

  • Электрический лобзик
  • Ленточно-шлифовальный станок или наждачная бумага
  • Ленточная пила
  • Принтер
  • Березовая фанера
  • Короткие шурупы по дереву
  • Древесные остатки
